PRACTICAS


DENSIDAD DE LA ARENA
SE MOJA ARENA CON AGUA DESTILADA, Y DESPUÉS SE SACA AL SOL PARA QUE SE SEQUE SOBRE UN CRISTAL SE COLOCA LA ARENA Y CON UNA PALITA SE FUE INTRODUCIENDO EN UN MOLDE TIPO CONO SE ASEN TRES CAPAS Y A CADA UNA SE COMPACTARA DANDO 9 GOLPES AL FINAL SE QUITARA EL RECIPIENTE EN FORMA VERTICAL Y SE VERA QUE LA ARENA QUEDA EN FORMA DE PICO.
DESPUÉS DE ASER ESTO SE COLOCARA LA ARENA EN EL RECIPIENTE DE LECHATELIER PERO ANTES DE AGREGAR LA ARENA EL RECIPIENTE TENDRÁ QUE TENER AGUA DESTILADA ASTA EL NUMERO 0 ES IMPORTANTE QUE EL RECIPIENTE SE SEQUE POR DENTRO Y LA BOCA PARA QUE LA ARENA NO SE QUEDE PEGADA.
AL HABER INTRODUCIDO LA ARENA EL AGUA TENDRÁ QUE SUBIR Y EL DATO QUE OBTENGAMOS SE ANOTARA Y ASÍ OBTENDREMOS LA DENSIDAD DE LA ARENA SATURADAMENTE SUPERFICIAL SECA.


GRAVEDAD ESPESIFICA DE LA GRAVA
SE DEJA EN AGUA LA GRAVA 24 HORAS DESPUÉS SE SECAN "SE QUITA EL BRILLO"(SATURADAMENTE SUPERFICIAL SECA). SE PESA 50 GRANOS DE GRAVA(233GR).
SE PONE  AGUA DESTILADA EN UN TUBO CON LA CANTIDAD DE 600ML SE INTRODUCE LAS PIEDRAS INCLINANDO EL TUBO PARA QUE NO SALPIQUEN LAS PAREDES DEL TUBO COMO OBSERVAMOS EL AGUA SUBE ASTA 695ML LAS PIEDRAS DESPLAZO EL AGUA 95ML.

  DENSIDAD DE AGUA=1=1000KG/M3 EN 21°C


  DENSIDAD APARENTE=233/95=2.45GR/CM3
  SACAMOS LAS PIEDRAS DEL AGUA Y HAY QUE DEJARLAS SATURADO SUPERFICIALMENTE SECA PARA ESO SE PONEN LAS PIEDRAS A UN HORNO O UN TIPO SARTEN ARRIBA DEL SARTEN SE COLOCARA UN VIDRIO ESTO NOS SERVIRÁ PARA SABER SI LAS PIEDRAS TIENEN TODAVÍA AGUA YA CUANDO ESTÉN SECAS SE PESARAN.

  PESO INICIAL=233GR
  PESO FINAL=228GR
  PESO DEL AGUA=5ML

SE LE RETA 295-5ML=290
                                                GRAVA SECA=228/90=2.53GR/CM3

REVENIMIENTO: MEDIDA DE CONSISTENCIA DEL CONCRETO

EN ESTA PRACTICA DEBEMOS ATIZONAR EL CONCRETO 25 VECES CON LA VARILLA PARA QUE EL COMCRETO SE PUEDEA ACOMODAR EN EL MOLDE CABE MENCIONAR QUE DEBEN DE REALIZARCE LOS 25 GOLPES EN CADA CAPA. EL MOLDE LLABARA 3 CAPAS ANTES DE RETIRARLO.

LOS MATERIALES Y SUS CANTIDADES UTILIZADOS SON LOS SIGUIENTES:

25KG DE CEMENTO
20L DE AGUA
3 LATAS DE AARENA
4 LATAS DE GRAVA

EN LA REVOLVEDORA SE TOMAN ENCUENTA LOS SIGUIENTES PASOS

PRIMERO SE HECHA LA GRAVA CON UN POCO DE AGUA. ESTO NOS SIRVE PARA DESPEGAR EL CEMENTO EDERIDO EN LAS PAREDES DE LA REVOLVEDORA.
POSTERIORMENTE LE AGREGAMOS EL CEMENTO Y POR ULTIMO LA ARENA

ESTE CONCRETO FUE DISEÑADO POR INGENIEROS DEL TECNOLOGICO DE BOCA DEL RIO PARA PODER TENER UN REVENIMIENTO DE 5 CENTIMETROS.

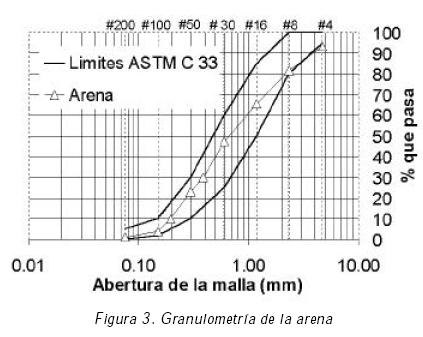

GRANULOMETRIA DE LA ARENA

MEDIDAS DE LAS MALLAS QUE SE USARAN PARA LA PRACTICA
-8
-16
-100
-30
-60
-200


LOS LIMITES DE LAS ARENAS
RETENIDO EN LA MALLA 4 ES GRAVA LO QUE PASA POR LA 4 ES ARENA Y LO QUE PASA POR LA MAYA 200 ES LIMO O ARCILLA.


EL MODULO DE FINURA DE LA ARENA ES LA CENTECIMA PARTE DE LA SUMA DE LOS PORCENTAJES RETENIDOS DIVIDIR LO QUE ESTA EN LA 5 Y ESO SERA LA FINURA.


8,16,30,60,100-MAYAS PARA CLASIFICAR ARENA.


SI EL MODULO DE LA FINURA ESTA ENTRE 2.3,3.4 ES ACTA PARA UTILIZAR EN EL CONCRETO, SI LAS ARENAS BAJAN DE 2 NECESITAMOS UTILIZAR MAS CEMENTO. "NO ES BUENO UTILIZAR UN CONCRETO CON MODULO DE FINURA 2".
CUANDO DA TRES VECES EL MISMO PESO ESO ES EL PESO VOLUMETRICO SECO.-


                         PESO VOLUMETRICO SECO{PESO/VOLUMEN

Mallas estándar
Cepillo para mallas
Pala de punta cuadrada
Sacudidor de mallas

    2.-PASOS.-
PARA ESTA ACTIVIDAD NECESITAMOS QUE PASEMOS LA LA TIERRA ATRAVES DE LA MALLA 4 A SI LO QUE PASE SERA ARENA.
DESPUÉS DE A VER CLASIFICA LA ARENA SE PESARA 2KG RETÁNDOLE .269KG DE LA CHAROLA OBTENIENDO EL PESO NETO DE LA ARENA.
UNA VEZ PESADO LA ARENA SE PONDRÁ EN UN SACUDIDOR DE MALLAS, PERO ANTES DE ESO SE PONDRÁ LA ARENA EN LA MALLA SUPERIOR QUE SERA LA NUMERO 4, ES IMPORTANTE SABER QUE LAS MALLAS VAN EN UN ORDEN PARA SER COLOCADAS EN EL SACUDIDOR Y EL ORDEN DE LAS MALLAS ES EL SIGUIENTE.-






                                                     4
                                                     8
                                                    16
                                                    30
                                                    60
                                                   100
                                                   200

CUANDO ESTE TODO LISTO EL SACUDIDOR LO PONDREMOS EN 10 MINUTOS PARA QUE SACUDA TODAS LAS MALLAS COLOCADAS.

CUANDO ESTO ACABA DE SACUDIR SE RETIRARA CADA UNA DE LAS MALLAS CON MUCHO CUIDADO INTENTANDO QUE  NADA DE ARENA SE CAIGA YA QUE SI ESO PASA EL PROCEDIMIENTO NO SERVIRÁ CUANDO ESTÉN RETIRADAS CADA MALLA SE LE RETIRARA LA ARENA Y SERA COLOCADA EN UN PAPEL PARA QUE SE PUEDA PESAR LA ARENA RETENIDA EN CADA MALLA.

CUANDO SE ALLÁ PESADO CADA CONTENIDO DE LA MALLA SE  PONDRÁ EN UNA TABLA.

NUMERO DE MALLA
RETENIDO
% DE RETENIDO
4
0.2
0.2
8
23.3
25.5
16
16.4
39.9
30
26.1
60
60
17.8
77.8
100
8.5
86.3
200
6.9
93.2


NUMERO DE MALLA RETENIDO % DE RETENIDO
4 0.2 0.2
8 23.3 25.5
16 16.4 39.9
30 26.1 60
60 17.8 77.8
100 8.5 86.3
200 6.9 93.2





POR ULTIMO SE PONDRÁN LOS DATOS EN UNA TABLA DONDE VEREMOS SI ESTA APTA PARA PODER  UTILIZARLA.


  • Digg
  • Del.icio.us
  • StumbleUpon
  • Reddit
  • RSS

INSTALACIONES SANITARIAS, HIDRAULICAS Y ELECTRICAS

 INSTALACIONES SANITARIAS.

Las instalaciones sanitarias, tienen por objeto retirar de las construcciones en forma segura, aunque no necesariamente económica, las aguas negras y pluviales, además de establecer obturaciones o trampas hidráulicas, para evitar que los gases y malos olores producidos por la descomposición de las materias orgánicas acarreadas, salgan por donde se usan los muebles sanitarios o por las coladeras en general.
Las instalaciones, sanitarias, deben proyectarse y principalmente construirse, procurando sacar el máximo provecho de las cualidades de los materiales empleados, e instalarse en la forma más práctica posible, de modo que se eviten reparaciones constantes e injustificadas, previendo un mínimo mantenimiento, el cual consistirá en condiciones normales de funcionamiento, en dar la limpieza periódica requerida a través dé los registros.

La instalación hidráulica

La instalación hidráulica es un conjunto de tuberías y conexiones de diferentes diámetros y diferentes materiales; para alimentar y distribuir agua dentro de la construcción, esta instalación surtirá de agua a todos los puntos y lugares de la obra arquitectónica que lo requiera, de manera que este liquido llegue en cantidad y presión adecuada a todas las zonas húmedas de esta estalación también constara de muebles y equipos.

La instalacion electrica

Las instalaciones eléctricas por muy sencillas o complejas que parezcan, es el medio mediante el cual los hogares y las industrias se abastecen de energía eléctrica para el funcionamiento de los aparatos domésticos o industriales respectivamente, que necesiten de ella.
Es importante tener en cuenta los reglamentos que debemos de cumplir al pie de la letra para garantizar un buen y duradero funcionamiento, es por eso que la finalidad del trabajo es que en una circunstancia dada sepamos actuar adecuadamente y cuidar nuestra integridad física mediante el uso de protecciones.

Se le llama instalación eléctrica al conjunto de elementos que permiten transportar y distribuir la energía eléctrica, desde el punto de suministro hasta los equipos que la utilicen. Entre estos elementos se incluyen: tableros, interruptores, transformadores, bancos de capacitares, dispositivos, sensores, dispositivos de control local o remoto, cables, conexiones, contactos, canalizaciones, y soportes.
Las instalaciones eléctricas pueden ser abiertas (conductores visibles), aparentes (en ductos o tubos), ocultas, (dentro de paneles o falsos plafones), o ahogadas (en muros, techos o pisos) .

  • Digg
  • Del.icio.us
  • StumbleUpon
  • Reddit
  • RSS

MUROS

Muros de carga
Su función principal es de cargar y soportar esfuerzos de compresión, las condiciones que deben de reunir estos muros son: su espesor se halla en relación directa con el peso que soporta y la fatiga de trabajo de sus componentes

Muros divisorios
Son aquellos que al separar los espacios no soportan las cargas estructurales y son generalmente ligeros. Según sus materiales, hay dos tipos: estructurales, que son recubiertos de diversos productos y muros de mampostería, y aglutinantes de constitución ligera, que deberán contar con cualidades térmicas, acústicas, impermeables, de acuerdo a las necesidades y actuar ya interna o externamente en variados espacios; pueden ser prefabricados o hecho en obra.
La función de los muros divisorios es separar, aislar; sus peculiaridades pueden ser: acústicas, aislantes, térmicas o impermeables. Los materiales para hacer este tipo de construcción son diversos: tabique rojo, de piedra pómez, hueco, de tezontle, de cemento hueco, de cal hidra hueco, de siporex; madera, metal y plástico, etc

Muros corredizos LUMEX
Los muros corredizos que fabrica LUMEX, y cuya técnica de pliegues por secciones facilita la división temporal de espacios, permite también acabados en fibracel con pintura ahulada. Sus sistemas a base de tablones verticales unidos por secciones de hule pegados en prensa, dan a estos productos posibilidad de adaptación y utilidad, pudiendo cerrarse permanentemente mediante su conjunto de cerrojos.

Muros divisorios de metal
Formado por bastidores de secciones metálicas, su revetimiento puede ser metálico o no; si fuera lo primero, debe ser tratado contra oxidaciones a base de pintura gruesa sometida a 300 grados F , con lo que también se evitan abolladuras y lo ruidoso de la hojalata

Muros de contención

Muros de contención y su funcionamiento Los muros de contención se utilizan para detener masas de tierra u otros materiales sueltos cuando las condiciones no permiten que estas masas asuman sus pendientes naturales. Estas condiciones se presentan cuando el ancho de una excavación, corte o terraplén está restringido por condiciones de propiedad, utilización de la estructura o economía.
Por ejemplo, en la construcción de vías férreas o de carreteras, el ancho de servidumbre de la vía es fijo y el corte o terraplén debe estar contenido dentro de este ancho. De manera similar, los muros de los sótanos de edificios deben ubicarse dentro de los límites de la propiedad y contener el suelo alrededor del sótano.
Muros de tierra armada y de suelo reforzado
Los muros de tierra armada son mazacotes de terreno (grava) en los que se introducen armaduras metálicas con el fin de resistir los movimientos. Con ello se consigue que el material trabaje como un todo uno. La importancia de esta armadura consiste en brindarle cohesión al suelo, de modo de actuar disminuyendo el empuje de tierra que tiene que soportar el muro. La fase constructiva es muy importante, ya que se tiene que ir compactando por capas de pequeño espesor, para darle una mayor resistencia al suelo.

Muro de contención armado con geotextil.
Se le suelen colocar escamas (planchas de piedra u hormigón), sin fin estructural alguno, sino para evitar que se produzcan desprendimientos.
Los muros de tierra armada pueden rematarse también con bloques de hormigón huecos, rellenos de tierra, y sembrados, creando muros jardinera.
